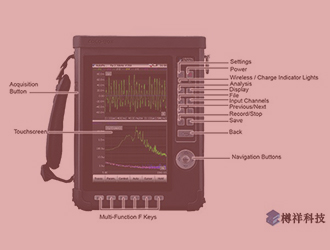

頻譜分析儀的主要類型

時間:2021-04-13 20:29來源:未知作者:Hong Kong

頻譜分析儀根據其體系結構可分為3個基本類別-掃頻頻譜分析儀（SA）和矢量信號分析儀（VSA）和實時頻譜分析儀（RSA）。

掃頻分析儀（SA）

掃頻超外差頻譜分析儀是傳統架構，***適合觀察受控的靜態信號。SA通過下轉換感興趣的信號并將其掃過分辨率帶寬（RBW）濾波器的通帶來進行功率與頻率的測量。RBW濾波器后面是一個檢測器，該檢測器計算選定跨度中每個頻率點的幅度。盡管該方法可以提供***動態范圍，但其缺點是一次只能計算一個頻率點的幅度數據。因此，測量僅對相對穩定，不變的輸入信號有效。因此，測量僅對相對穩定，不變的輸入信號有效。

矢量信號分析儀（VSA）

分析帶有數字調制的信號需要矢量測量，該矢量測量同時提供幅度和相位信息。一個VSA將儀器通帶內的所有RF功率數字化，然后將數字化的波形存儲到內存中。存儲器中的波形包含幅度和相位信息，數字信號處理（DSP）可以將其用于解調，測量或顯示處理。VSA增加了將波形存儲在內存中的功能，但其分析瞬態事件的能力受到限制。批處理的串行特性通常意味著儀器實際上對兩次采集之間發生的事件視而不見。無法可靠地發現單個或偶發事件，因此可能需要外部觸發，并且需要對這些瞬態事件不切實際的先驗知識。

實時頻譜分析儀（RSA）

RSA使用實時數字信號處理（DSP）執行信號分析，該信號處理是在內存存儲之前完成的，與VSA架構中常見的采集后處理相反。實時處理允許用戶發現其他體系結構看不見的事件，并觸發這些事件以允許將其選擇性捕獲到內存中。然后可以使用批處理在多個域中對內存中的數據進行廣泛的分析。實時DSP引擎還用于執行信號調理，校準和某些類型的分析。
